【准备开车】zF首车客制化套件(2017.6.24更新)

by shower_king
2017.3.3
最近开了那么多GMK的车,键帽都没地方放了
是时候来一波客制化套件的车了,为GMK键帽找个安身之处。
首先,声明一点吧,这个只是个意向讨论,各种意见都可以发表,百花齐放。后面会根据大家的意向,开个投票。
然后,我个人抛砖引玉一下,说一下我个人的线方法。本来我想做个铝合金的60%套件,主要还是受王诛魔的启发,考虑到60%的便携性,想尝试一下碳纤维外壳甚至碳纤维的PCB。
也是偶尔在GH(Geek hack)上看到bazh的碳纤维外壳和碳纤维PCB的IC。

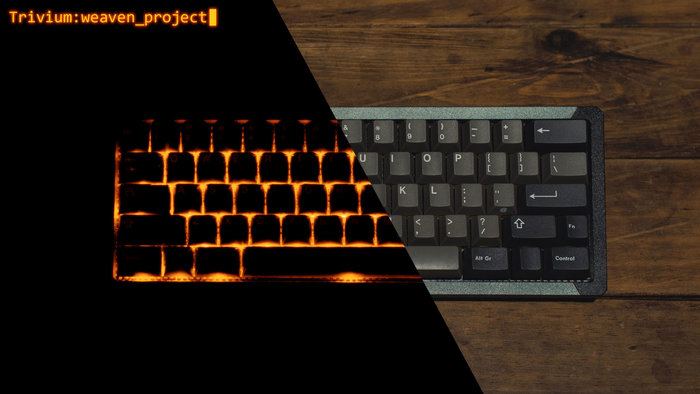

他的外壳是碳纤维的,图如下
边框是碳纤维的。他这样组装起来,我觉得是考虑到碳纤维的韧性的问题。
细节图

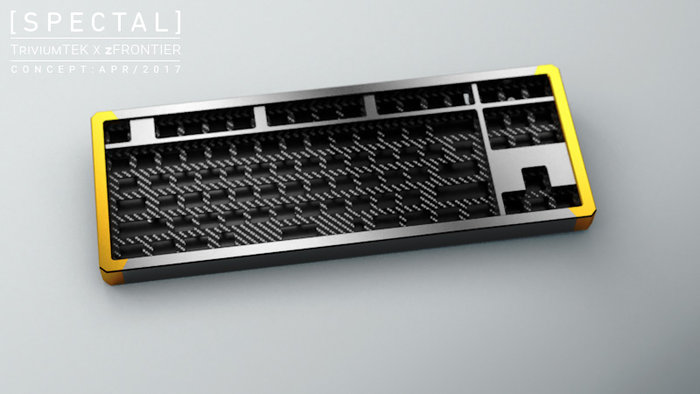

整体效果图
里面的PCB也是碳纤维
好了,这些都是别人的图。
我个人的想法是自己设计图做60%套件(作为小白,我觉得会很难,但是很难应该更有乐趣吧
键位,打算为60%独立方向键留出位置,当然不排除80%的WK和WKL,甚至1800的配列格式,想一想碳纤维的客制化1800,心里都美滋滋,虽然不一定成
外壳,并不局限于碳纤维,铝合金,甚至其它材质
PCB,我也不想局限材质,另外,PCB我个人是不想妥协,我想向GMK定制,包括PCB材质,厚度,这些都有很大的讨论余地和范围,需要走的路也很多。大家可以探讨自己的想法。如果有自己的图,方便的话,也可以发出来讨论一下。
好了。



2017.6.24更新

碳纤维套件一整套包括:两部分,套件和PCB
其中:

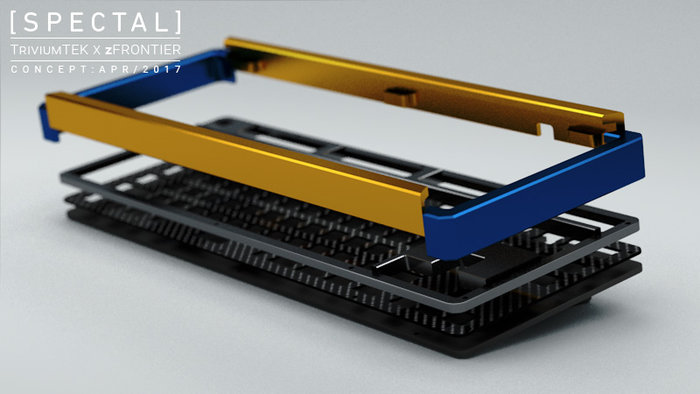

套件一套(碳纤维定位板×1,碳纤维底板×1,长边框×2,短边框×2,主框×1,撑脚1对)
PCB一张(支持蓝牙4.0,并预装二极管)

产品简述名字:特制版碳纤维套件
配列:80% WK和WKL两种配列,WK参考filco 87,Leopold 750R,WKL参考OTD 456, Matrix 8XV1.2, FMJ 80%
连接方式:USB或低耗版蓝牙4.0连接
蓝牙兼容:IOS 5及更高,Mac OS 10.10及更高,Windows Phone 8.1及更高,Win8及更高,安卓4.3及更高,Linux 3.4及更高,BBOS 10
电池型号:标准 18650电池(3000mAh)
其它:支持背光,背光亮度可调,带背光指示灯,无线状态可以选节能模式





最后编辑于 2017.6.24
