座机电话线改雅宝弹簧线

by 沧澜
2019.5.19

楼主前一阵子拆下座机电话线,透过水晶头发现里面是四芯,认为可以改造下,做一根雅宝线。@。周曾做过一个雅宝手工线配件表,给DIY玩家提供了方便,参照买齐了材料。


一、材料介绍:

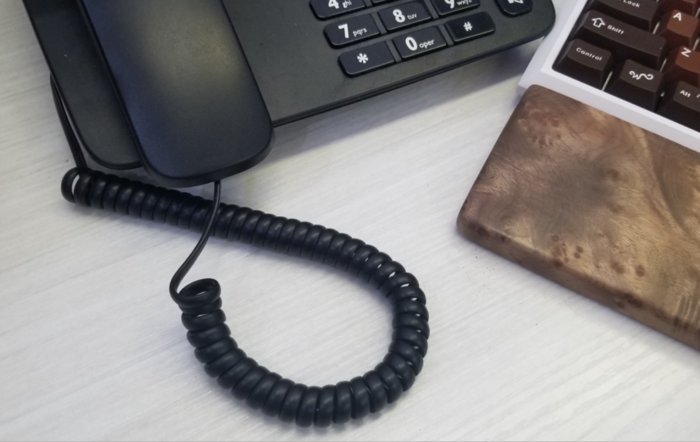

  1. 电话座机弹簧线

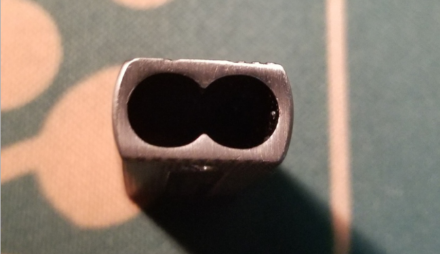

  2. 雅宝线套(USB端金属壳,型号为GY-001YCS)
  3. 雅宝信号线端子(Type-C端金属壳,型号为RCA-013G)
  4. 热缩管
  5. 704胶
  6. 502胶
  7. 砂纸
  8. Type-c公头

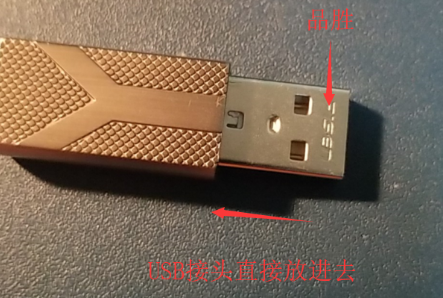

  9. USB公头
  10. 其他工具:电烙铁、热风抢、万用表


二、制作流程:

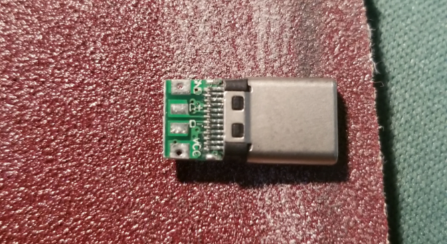

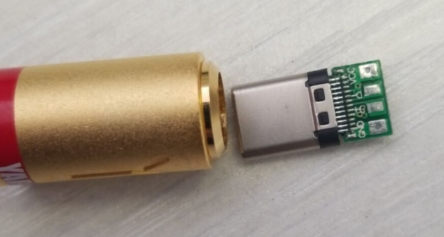

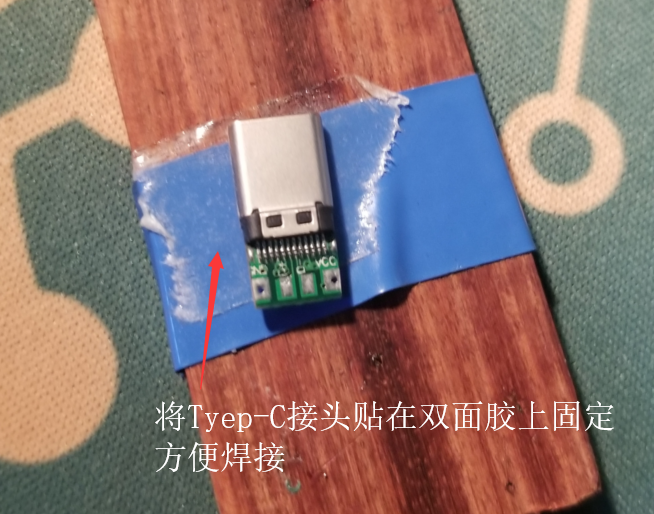

(1)先来处理Type-C接口端,可以看到Type-C接头直径比壳子直径要大一点,我们要在不损坏元件的基础上对电路板进行打磨,以保证电路板能插进雅宝头

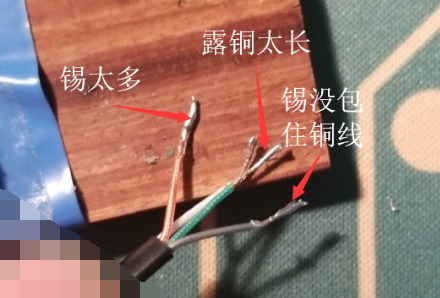

(2)对座机电话线进行处理:拿掉水晶头,割开胶皮,可以看到里面有四根颜色不同的导线,用电烙铁刀头烫开导线胶皮,发现每根导线里面有三缕铜丝。动工的地方很小,为了焊接方便,给每根导线露出的铜丝部分上锡,这样会使3缕铜丝贴合在一起

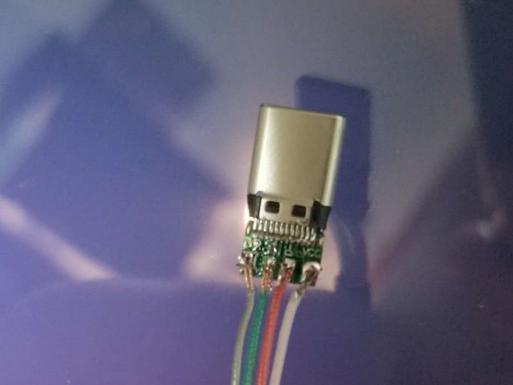

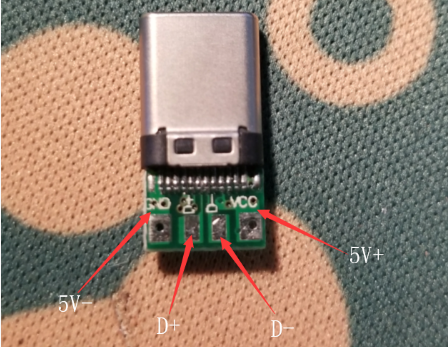

(3)按照接线图将Type-C端接好,说到这里只能说电话线不适合做数据线,很不好焊,失败了很多次,焊接好后却发现只能充电、无法传输信号




(4)给焊好的接头涂704胶做固定、绝缘处理。也有很多人喜欢用热熔胶,热熔胶的好处是没弄好可以重来返工。推荐用热熔胶,方便处理

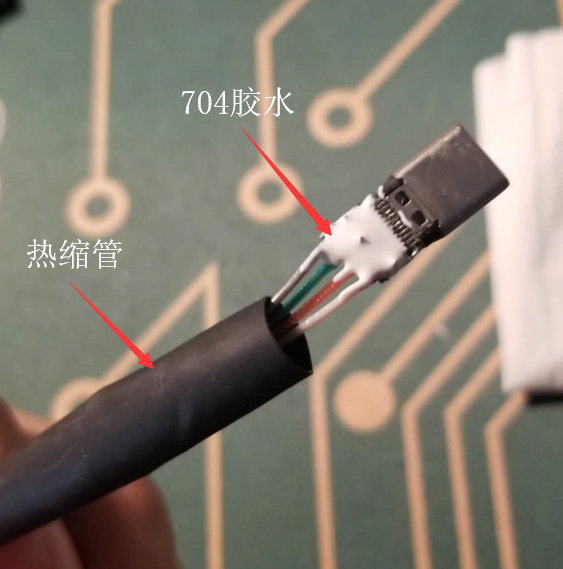

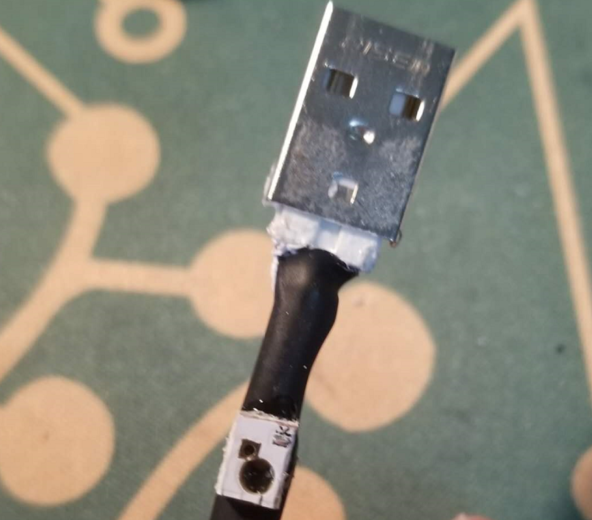

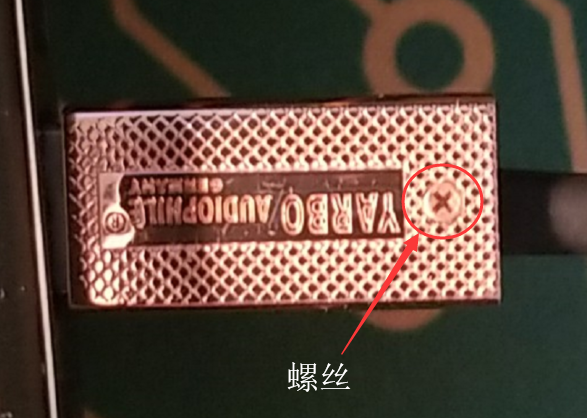

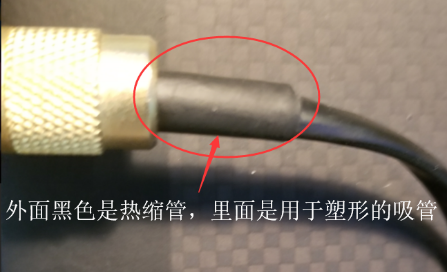

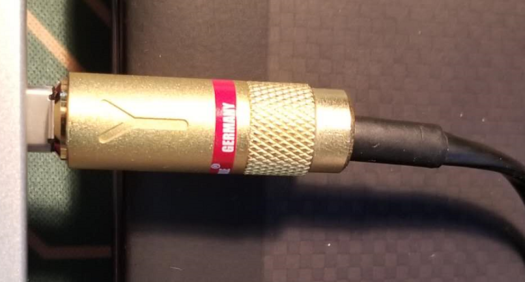

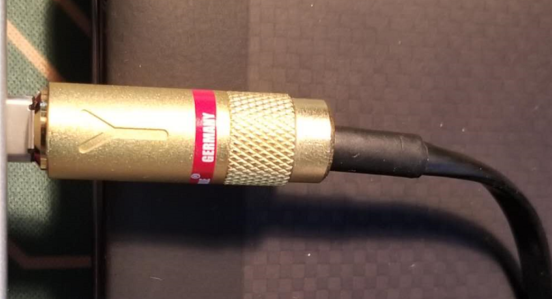

(5)用热风枪吹热缩管(打火机加热也行,吹风机效率太低)。在雅宝头里填充704胶水或热熔胶使Type-C接口完全固定,具体做法按自己喜好来,觉得好看就行

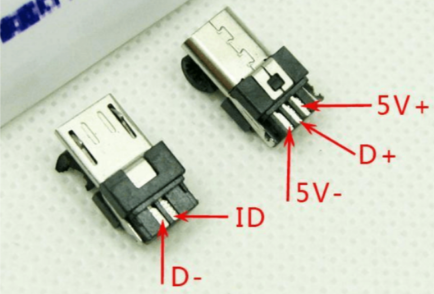

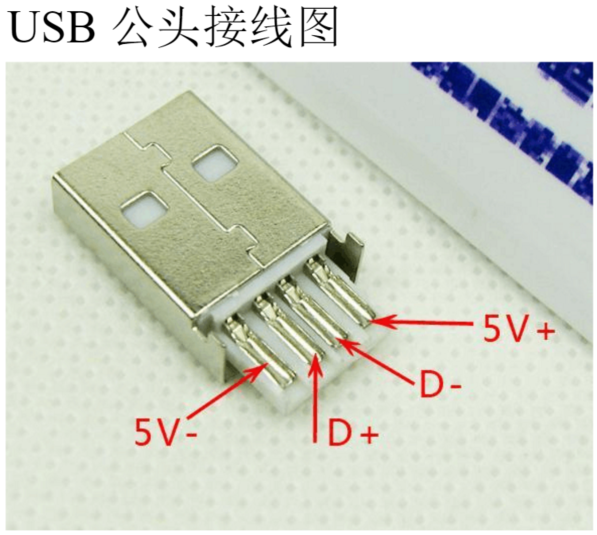

(6)焊接USB端,按照下面的接线图来即可,一定要注意和Type-C端对应,5V+- D+-都要一一对应,看线的颜色就行。有万用表的话可以在接好后测下通断,测通断的办法在楼主上一个修垃圾键盘的帖子有提及。


(7)注意事项均已横线标注,请留意


三、总结:

  1. 电话座机线不适合做数据线
  2. 如果用雅宝头+单晶铜镀银线做手工线成本并不低,不想折腾的可以买成品
  3. 楼主是第一次做手工线,本帖的这个弹簧线是基础款,但原理就是这些,供参考。可以关注Cary的雅宝线教程关于细节处理的做法
  4. 感谢@。周@咕哒鱼的答疑和帮助


完毕

20190519 17:24


最后编辑于 2019.5.24
